| STÖGRA-Schrittmotoren – Sonderversionen | ||||

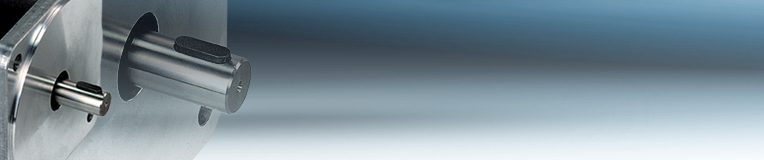

| Wellenanpassung für STÖGRA Schrittmotoren Serien SM 87 und SM 88 – Option Z8 und Z200 | ||||
| Die Serie SM 87 hat in der »M«-Version
(metrische Abmasse) standardmäßig einen Wellendurch- messer von 10mm (Maß D2 in der Abmaßzeichnung Schrittmotorkatalog Seite 5). Die Serie SM 88 hat standardmäßig den Wellendurchmesser 12mm. Optional sind die Motoren SM 87 und SM 88 mit folgendem Wellendurchmesser (Maß D2) erhältich: SM 87 mit 12mm: Bestellbezeichnung SM 87... M...Z8 • Bestellbeispiel: SM 87.2.18M4,6 Z8 SM 88 mit 10mm: Bestellbezeichnung SM 87...M...Z200 • Bestellbeispiel: SM 88.2.18M8 Z200 Weitere Wellendurchmesser sowie kundenspezifische Wellenanpassungen sind möglich. |
||||
Download |
||||
Schrittmotor
Sonderversionen – Datenblatt (55 KByte) |
||||
|
Schrittmotorgesamtkatalog
2016 – Gesamtkatalog (870 KByte) |
||||
